一、目的：掌握極軸、對象捕捉、對象追蹤來實現視圖間長對正、高平齊。

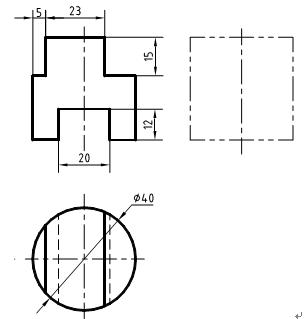

二、內容：繪制如圖所示的立體三視圖。




三、重難點提示：


1 ．夾點編輯、極軸追蹤的操作。


夾點編輯：首先選擇被編輯對象，出現藍色句炳，左鍵點擊其中一藍色句炳，使藍色句炳變紅，可進行拉伸、移動、旋轉、鏡像操作。


2．對于三視圖應多采用對象追蹤來繪制，畫長對正、高平齊、寬相等很容易且簡單，少用偏移命令，多用直線、矩形和移動命令。


四、步驟：

1 ．設置繪圖環境

（ 1 ）建立新文件：運行 中望CAD 軟件，設置繪圖區域： A4 （ 297 × 210 ）。

（ 2 ）設置圖層（包括線型、顏色、線寬）


層名 顏色 線型 線寬

粗實線 白色 實線 (CONTINUOUS) 0.5mm

細實線 白色 實線 (CONTINUOUS) 0.25mm

中心線 紅色 點畫線 (CENTER) 0.25mm

虛線 紫色 虛線（ DASHED ） 0.25mm

單擊“格式”→“線型”→“線型管理器”的全局比例因子設為 0.5 。


2 ．布置視圖，完成完整圓柱體的三視圖

（1）按下狀態欄上的“極軸”、“對象捕捉”、“對象追蹤”按鈕。

（2）鼠標右擊狀態欄中“極軸”按鈕，選“設置…”選項，在極軸追蹤角設置里選擇“ 45 °”，在“對象捕捉追蹤設置”里選擇“沿所有極軸角設置追蹤”。

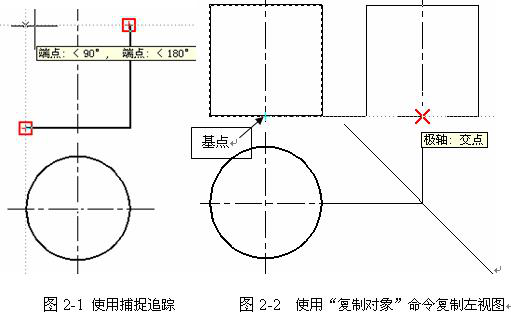

（3）調用“直線”、“圓”、“復制對象”命令并配合對象捕捉追蹤繪制完整圓柱體的三視圖。如圖 2-1 、 2-2 。


3．繪制圓柱體上部的缺口和下部的開槽。

關鍵操作：

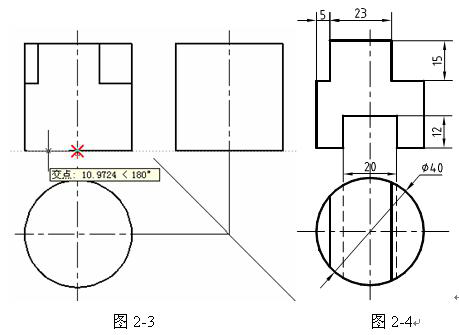

調用直線命令，捕捉交點（不要單擊左鍵），向左移動鼠標輸入距離（10）后，回車。如圖2-3。利用快速裁命令（Trim）即輸入“TR”回車二次，修剪圖形。如圖2-4。




4 ．完成左視圖

關鍵操作：

單擊“直線”圖標，從俯視圖上直線與圓的交點出發，繪制輔助線與 45 °線相交，根據主視圖上切口和槽的深度，捕捉追蹤，實現高平齊，畫出切口與槽的左視圖。如圖 2-5 、 2-6 。

利用“擦除”命令，刪除多余的輔助線，保存文件為“立體三視圖 .dwg ”。
