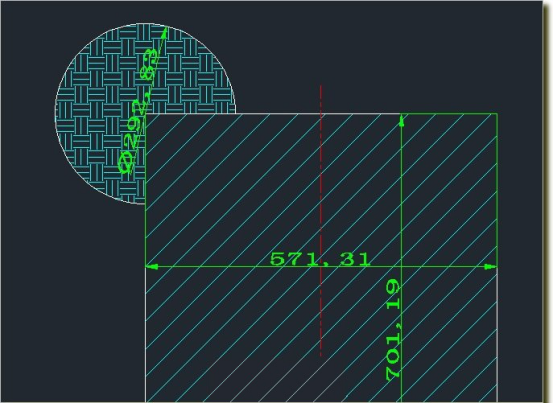

我們在CAD制圖的時候標注的尺寸值在剖面線或者中心線上的時候，常常會影響我們的讀圖，這時候我們需要去斷開剖面線和中心線嗎？我們要怎么快速的去解決這個讀圖的問題呢？
我們來看看這個問題的解決方法。

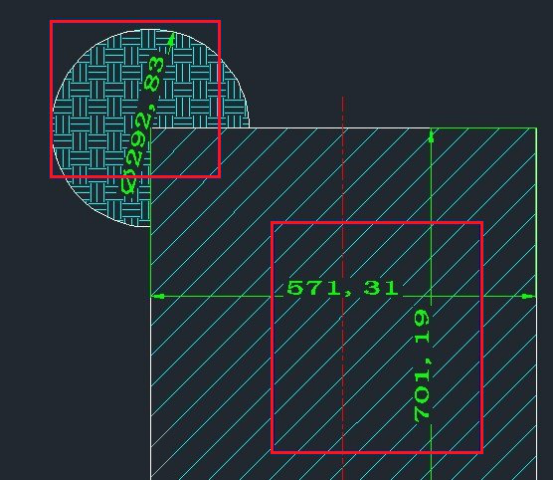

我要解決這個問題，可以通過設置我們的背景的方式來解決問題。
1.我們下通過【格式】--【標注樣式】來者是我們的文字背景。
2.我們輸入命令【DIMTFILL】，我們就那個默認值從0改到1即可。通過我們輸入的命令來對其設置時候，只是對之后的標注起作用。當我們需要的時候先設置，再標注！
以上，是我們提供的解決辦法。
