有沒有人遇到過，兩幅圖，將一幅圖復制，再另一幅圖中粘貼到原坐標，本來兩張圖都可以很好的匹配，但是卻發現這樣的方式插入?yún)s無法匹配。這時候，我們需要檢查一下兩張圖的單位了，一般問題都處在單位上。



我們來分析分析為什么復制粘貼沒事，插入外部參照就有問題了？

從一張圖復制到另一張圖時，CAD會忽略單位這個小問題的，我們可以看看下圖。

圖中告訴我們插入的外部參照?qǐng)D紙的單位是英寸，因?yàn)楫?dāng)前圖紙單位是毫米，所以插入的圖形會放大25.4倍。

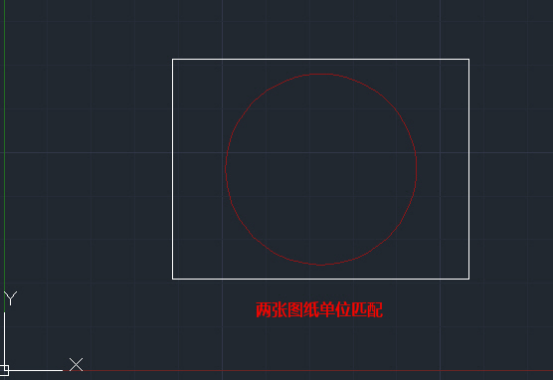

假設單位正常插入外部參照效果如下：

在CAD外部參照添加圖形后便不匹配

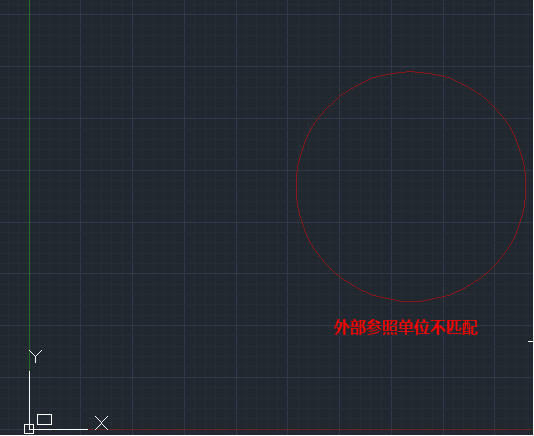

單位不匹配外部參照的效果可能會這樣：


在CAD外部參照添加圖形后便不匹配


不僅圖形被放大，由于圖形并不在原點處，外部參照?qǐng)D形按比例偏離原點或靠近原點。

如果遇到類似問題，首先輸入U(xiǎn)NITS命令檢查一下兩張圖的單位，將兩張圖的單位設置成一樣的就好了。



當我們遇到單位的原因使得外部參照不成功時，能試試以上的辦法。
