CAD旋轉面怎么用

用戶通過旋轉實體的表面就可以改變面的傾斜角度，或者將一些結構特征（如孔，槽等）旋轉到新的方位。在旋轉面時，用戶可以通過拾取兩點，選擇某條直線或設定旋轉軸平行于坐標軸等方法來指定旋轉軸，另外，應注意確定旋轉軸的正方向。

【實戰】旋轉面

命令：_solidedit

輸入一個實體編輯選項: 面(F)/邊(E)/體(B)/放棄(U)/<退出(X)>: _f

輸入面編輯選項: 拉伸(E)/移動(M)/旋轉(R)/偏移(O)/傾斜(T)/刪除(D)/復制(C)/著色(L)/放棄(U)/<退出(X)>: _r

選擇面或 [刪除(R)/撤消(U)]: 找到1個面。

選擇面或 [刪除(R)/撤消(U)/選擇全部(A)]:

指定基點:

指定軸上的另一點:

指定旋轉角度: -10

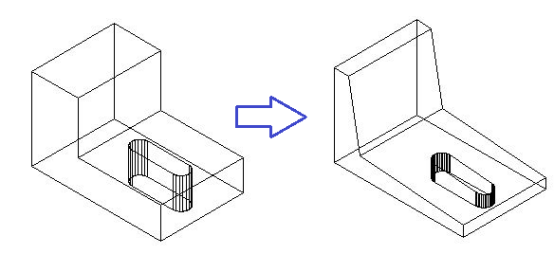

結果如下圖所示

CAD旋轉面怎么用

【提示】選擇要旋轉的實體表面后，會提示“指定軸點或[經過對象的軸（A）/視圖（V）/X周（X）/Y軸（Y）/Z軸（Z）<兩點>]”，各選項的功能如下。

兩點：指定兩點來確定旋轉軸，軸的正方向由第一個選擇點指向第二個選擇點。

經過對象的軸：通過圖形對象來定義旋轉軸。若選擇直線，則所選直線即是旋轉軸。若選擇圓或圓弧，則旋轉軸通過圓心且垂直于圓或圓弧所在的平面。

視圖：旋轉軸垂直于當前視圖，并通過拾取點。

X軸、Y軸、Z軸：旋轉軸平行于x、y、z軸，并通過拾取點。旋轉軸的正方向與坐標軸的正方向一致。

指定旋轉角度：輸入正或負的旋轉角，旋轉角的正方向由右手螺旋法則確定。

參照：該選項允許用戶指定旋轉的起始參考角和終止參考角，這兩個角度的差值就是實際的旋轉角，此選項常常用來使表面從當前的位置旋轉到另一指定的方位
