問題描述

用常規方法無法刪除不適用的圖層。

問題原因

1、圖層被參照。參照的圖層包括以下內容。

?  圖層0和DEFPOINTS.

?  當前圖層。

?  包含對象的圖層（包括塊定義匯總的對象的圖層）。

?  依賴外部參照的圖層。

2、局部打開圖形中的圖層也被視為已參照并且不能刪除。

解決方法一

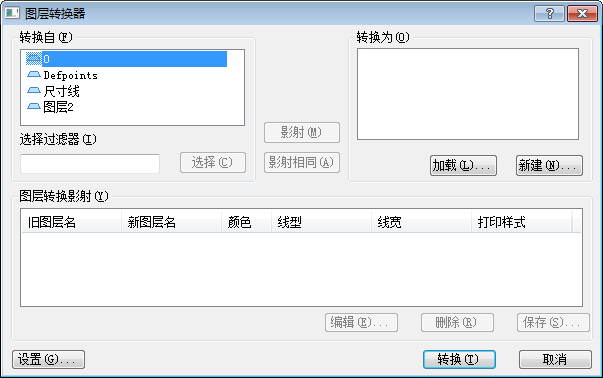

1、在命令行輸入【LAYTRANS】，然后【回車】，打開【圖層轉換器】對話框。

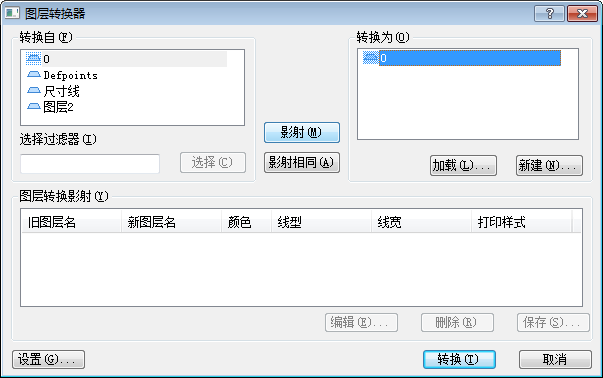

2、單擊【新建】新建【0】層。

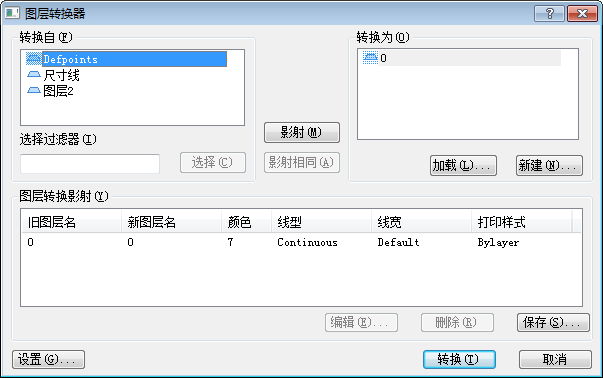

3、選擇需要?jiǎng)h除的圖層與【0】層，單擊【映射】。


4、單擊【轉換】關閉對話框。


解決方法二

使用【圖層合并】命令將選定圖層合并到目標圖層中，并將以前的圖層從圖形中刪除。

1、在命令行輸入【LAYMRG】，然后【回車】。

2、命令行提示：

命令: LAYMRG

選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:

選中的圖層: 圖層3

選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:

選中的圖層: 圖層3 圖層1

選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:

選擇目標圖層上的對象或 [鍵入(T)/放棄(U)]:

******** 警告 ********

你將永久地將下列圖層合并到圖層 圖層2 中:

圖層3      圖層1

正在將圖層圖層3 合并到圖層 圖層2 中

在圖層 圖層3 上的所有圖元已被移到圖層 圖層2 上。

正在將圖層圖層1 合并到圖層 圖層2 中

在圖層 圖層1 上的所有圖元已被移到圖層 圖層2 上。

你想繼續嗎? [是(Y)/否(N)] <是>:
