CAD面域可以進行填充，也可以進行旋轉、拉伸建立三維立體模型，所以建立面域方便作圖的一個很好的命令。建立面域，圖形必須是封閉的。但是有時候，明明見到圖形已經封閉了但是就是不能建立面域這是怎么回事呢？
第一種可能，圖形封閉只是你見到的而已。比如下面的這個圖形，看起來已經封閉了。但是我們放大它的角就可以看到，一個沒有閉合，一個交叉了。所以作圖無法建立面域，我們可以滾動齒輪放大仔細看一下。沒有閉合的，可以使用延伸命令”EXTEND”,交叉的可以直接點擊圖形，通過拉動端點閉合或者輸入修剪命令“TR”修剪。
這兩種情況最容易出現，所以作圖時，打開對象捕捉，把所有捕捉都打開比較好。

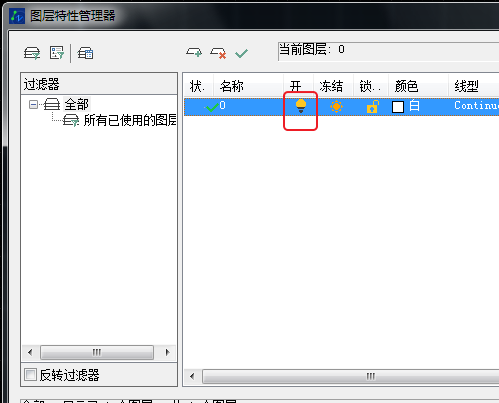

第二種可能，雖然圖形是閉合的，但是，這些線段并沒有在一個圖層上，我們可以輸入圖層管理器命令“l(fā)ayer”，關閉一些圖層看一下是否線段不在同一個圖層?；蛘唿c(diǎn)擊線段看一下屬性框。
