CAD使用捕捉工具找到交點、中心點、垂直點是很常用的一個手段，非常節省設計的時間。但是有時候會捕捉不到想要的中心點，或者沒有顯示捕捉的十字星標，或者捕捉不準，總是捕捉了目標點旁邊的點。這時候怎么辦呢？
第一種：沒有顯示捕捉的十字星標。

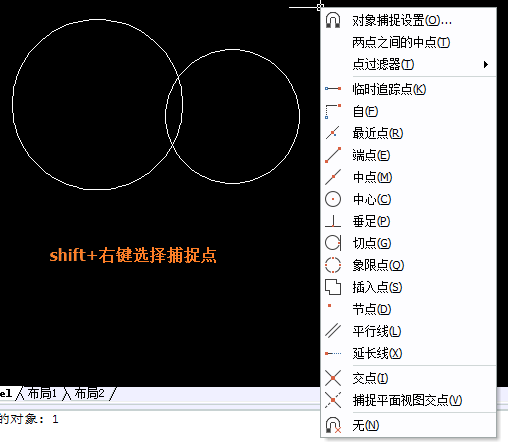

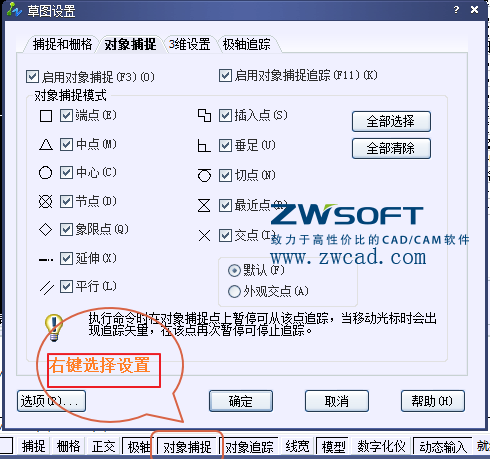

這種情況有幾種原因。一是在設置沒有打開對象捕捉或者沒有設置到要捕捉指定的點。我們可以在底部標簽欄找到對象捕捉打開。同時右鍵設置好捕捉的點。
二是選擇了捕捉后，要選擇新的繪制，比如點擊線、矩形工具，再靠近目標對象，光標才會顯示出來，不然軟件無法判斷你要干什么。
三是目標圖層被鎖定了，這個可以輸入“LA”，對圖層進行解鎖。
第二種，捕捉到了目標點旁邊的點。

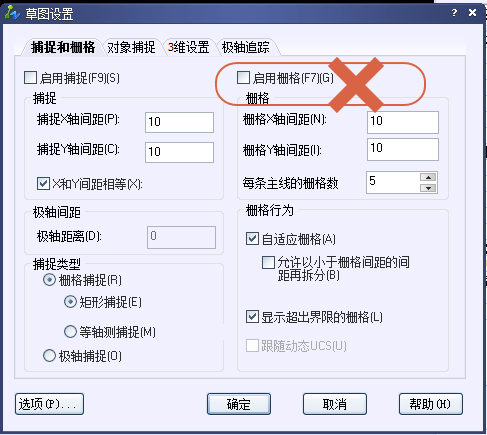

這種情況是因?yàn)榇蜷_了啟用了柵格，我們先去對象捕捉設置里關閉即可。
