使用CAD軟件的過程中，特別是工業和機械設計，常常需要使用到圓弧，但是使用圓弧工具往往制圖不太準確，這是，我們就可以使用“打斷”命令符，擦出不要的圓的一部分，獲得所需要的圓弧。

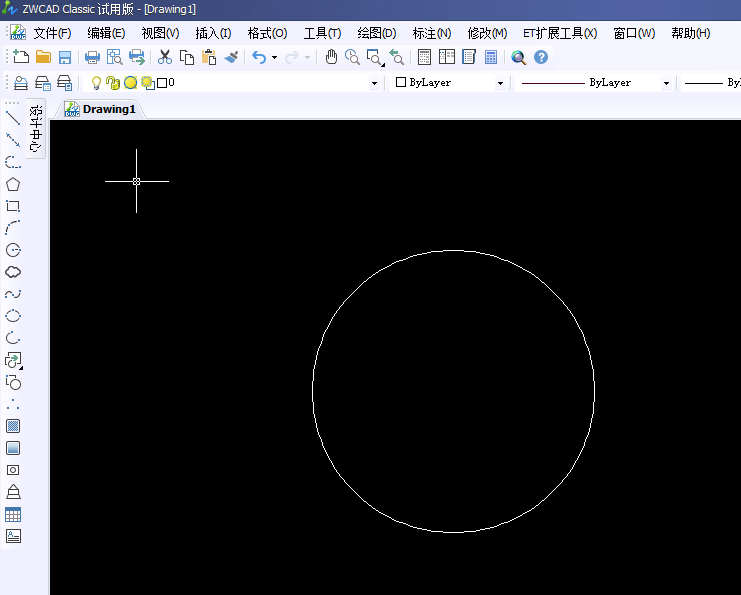

首先，我們先畫出一個圓作為例子。在實際操作中，我們可以根據需要，在圖上的點精確畫圓。

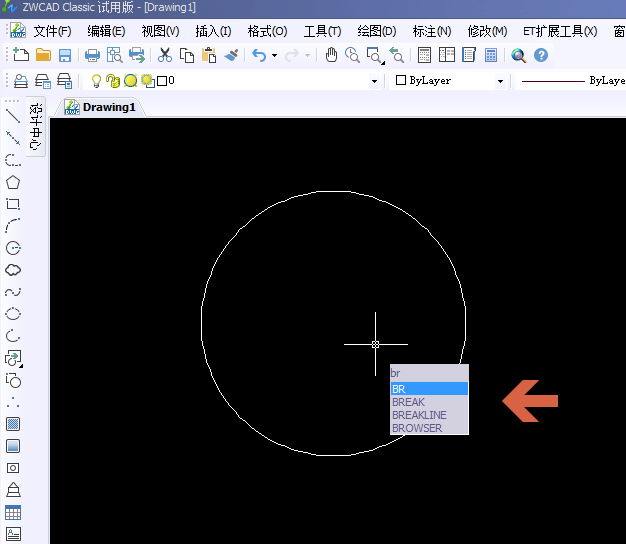

然后輸入命令行符“BR”，然后選擇之前所畫的圓。
最后選擇所需要擦出的圓的一部分，確認兩個點，然后，得到我們所需要的圓弧。
制圖過程中，打斷是非常實用的一個命令。它可以與合并圖形一起來實用，為設計制圖帶來多樣的變化，同時也讓制圖更加準確。所以我們?cè)诔鯇W(xué)CAD軟件時一定要多注意命令之間的組合，協調使用會為自己的設計帶來更大的幫助，提高自己的制圖水平。
