1.點擊【快速訪問】工具欄中的【新建】按鈕，新建空白文件。
2.在【默認】選項卡中，點擊【繪圖】面板中的【正多邊形】按鈕，繪制外切于圓半徑為1000的正八邊形。
3.在命令行中輸入O，調用【偏移】命令，將正八邊形分別向內偏移20、500、200、20。
4.在命令行中輸入C，調用【圓】命令，以正八邊形中心點為圓心繪制半徑為100的圓，再在命令行中輸入O，調用【偏移】命令，將繪制的圓向內偏移30，最后在命令行輸入L，調用【直線】命令，在圓上繪制直線。
5.在命令行中輸入L，調用【直線】命令連接端口繪制輔助線，以線段的中點作為基點，復制十字小圓。

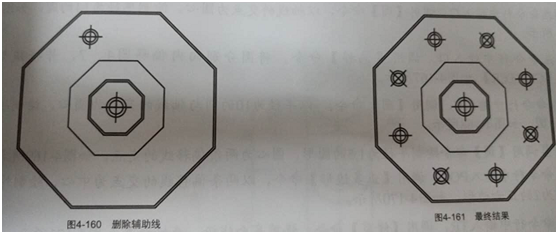

6.在命令行中輸入E，調用【刪除】命令，刪除輔助直線，在命令行中輸入SC，調用【縮放】命令，以十字小圓的圓心為基點縮小十字小圓，比例因子為0.8，如圖4-160所示。
7.在命令行中輸入AR，根據命令行的提示，激活“極軸”選項，調用【極軸陣列】命令，對繪制的十字小圓進行環形陣列，最終效果如圖4-161所示。
