在CAD學習和考試中，有時候需要在特定區域內填充圖案，下面我以一個簡單圖形為例，如下圖。教大家如何在特定區域內填充圖案。
第一步：在2圓交集中填充圖案。工具欄中選擇 繪圖→圖案填充，如下圖
第二步：在這里找到要填充的圖案，以系統默認的為例。填充圖案有2種方法，即下圖所示。下面介紹這2種方法。

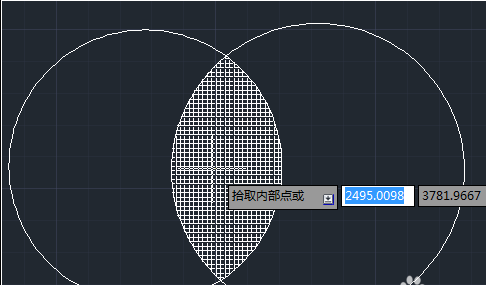

填充方法1;添加 拾取點 。選擇添加 拾取點 ，將鼠標移動到你要填充的區域，出現下圖情況，單擊一下鼠標，然后按回車，彈出對話框，直接確定。
填充效果就出來了，但是由于比例不協調，看起來密密麻麻，現在進行修改，單擊填充的圖案，彈出下圖

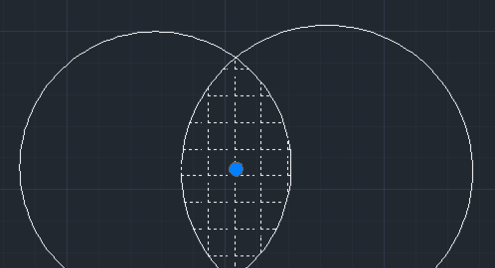

2.找到 比例，把1改大，比如5，7，9等，這里改為6，按回車。圖案清晰可見
填充方法2 添加 選擇對象。簡單解釋一下，以下圖為例，加入你要在圖中的三角形填充圖案，你就要選擇構成三角形的那三條線段，最后按回車，確定。這種方法不常用，它只適合一部分圖。
