CAD如何創建弧長與角度尺寸
在CAD的日常使用中，可能會遇到需要創建弧長與角度尺寸的時候，那么CAD如何創建弧長與標注尺寸呢？下面教大家一種方法。

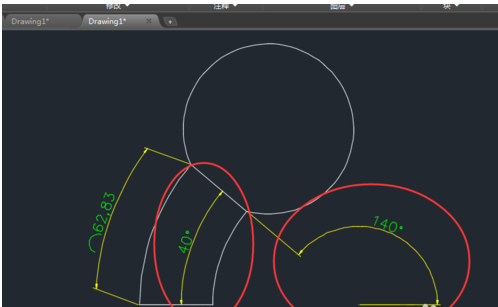

步驟一：在下圖中，是我已經設計好的CAD圖紙，大家可以參考此圖設計一個類似的圖形；
步驟二：關于弧長關注的定義，請查看下圖中的文字說明；
步驟三：執行弧長標注后，選擇需要標注的圓弧，其尺寸就顯示出來了，在其尺寸前，有C符號；
步驟四：角度標注的定義：測量選定的幾何對象或 3 個點之間的角度。

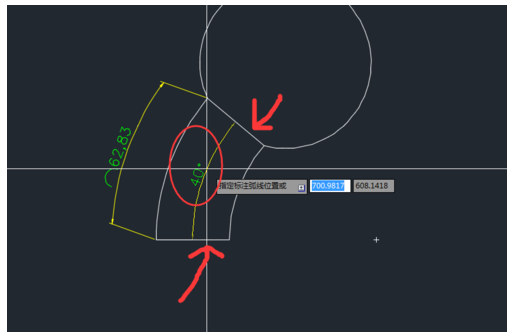

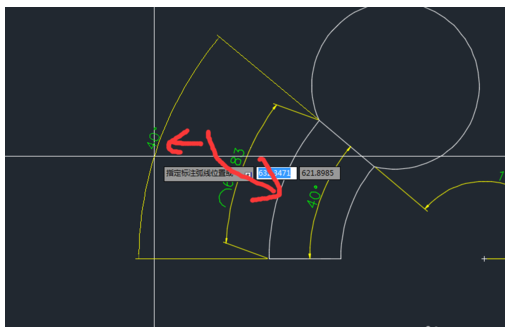

步驟五：執行角度標注，分別先擇水平線與斜線，其顯示的數值是40度，標注尺寸放置的位置不同，其顯示結果也不同，如圖2；
步驟六：角度標注不但可以選線，還可以選擇圓弧；（使用選定圓弧或多段線弧線段上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點。圓弧端點成為尺寸界線的原點）
