在使用CAD中，怎么樣可以有技巧地畫出等邊三角形呢？ 幾種具體方法的操作在下面：

第一種方法（利用相對坐標）：

打開CAD——點擊菜單欄上的“文件”中的“保存”，保存文件為“三角形.dwg”——輸入“L”直線命令，命令行會提示“指定第一個點：”，輸入需要線條的長度，如下圖輸入20

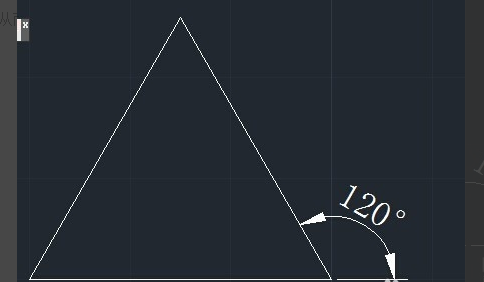

——按鍵盤上的“Tab”鍵，再輸入20——空格，確定了起點——命令行再提示“指定下一個點：”，可輸入（@30,0）——空格，確定第二個點——命令行又提示“指定下一個點：”，輸入（@30＜120），確定了第三個點——命令行提示“指定下一個點或【閉合/放棄：】：”，選擇“閉合【c】”，與起點閉合，如下圖，等邊三角形即可繪制出來了


第二種方法：

打開CAD——新建一個文件——點擊兩側工具欄中的“正多邊形”按鈕，或者在菜單欄中點擊“繪圖”中的“正多邊形”——在命令行出現的提示“輸入的邊數”，輸入3——命令行有出現提示“指定正多邊形的中點（或邊）”，在繪圖窗口中點擊一下需要做中點的點——命令行再提示，根據需要選擇內接于圓還是外切，輸入后面的字母——“回車”——輸入需要的圓的半徑，就可以慢慢地看到等邊三角形的出現了

推薦關注：3Done——一款好用的3D打印設計軟件
