CAD機械版中圖層線型的選擇與自定義設置

在使用CAD機械版進行圖層管理時，我們常常需要為不同圖層指定特定的線型（如虛線、點劃線、雙點劃線等）。軟件默認的線型下拉列表中通常包含常用的幾種，但有時我們需要的線型（例如PHANTOM線、DASHDOT等）并不在列表中直接顯示。遇到這種情況該怎么辦呢？難道只能將就使用其他線型嗎？當然不是。其實，我們可以通過直接編輯機械標準文件夾下的配置文件，為圖層手動指定任何系統支持的線型名稱。下面就以將“9雙點劃線層”的線型設置為“PHANTOM”為例，詳細介紹具體的操作步驟。讓我們一起來看看吧！

問題描述：

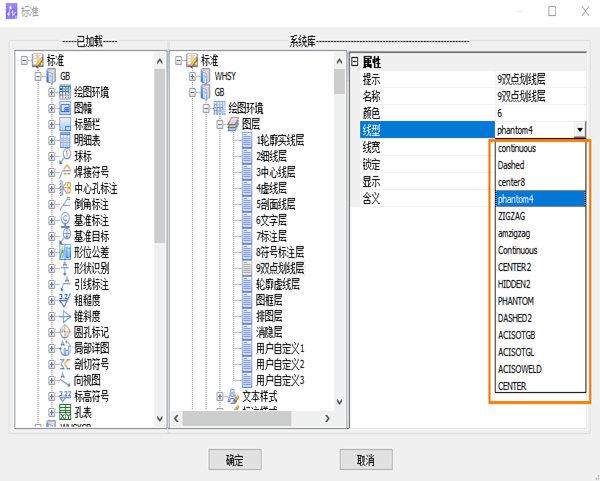

做圖層自定義選擇線型時，設置下拉列表中可選的線型類型沒有所需要的，應該怎么辦？

步驟指引：

以將【9雙點劃線層】的線型設置為【PHANTOM】為例進行操作說明。

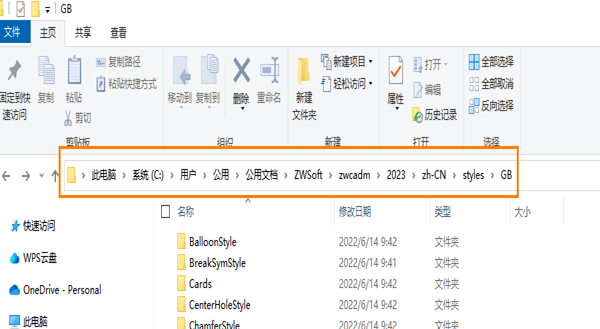

1. 打開需要設置的標準所在文件夾路徑，以GB標準為例，在資源管理器中打開文件夾路徑

【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB】

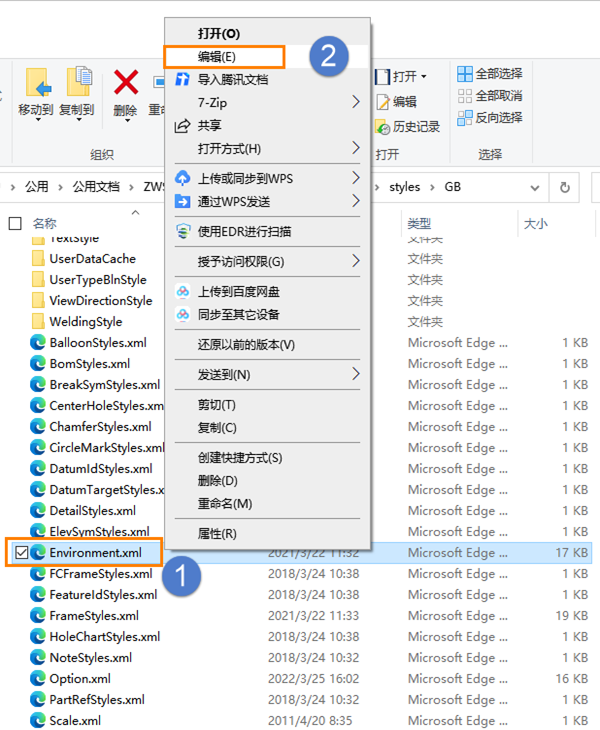

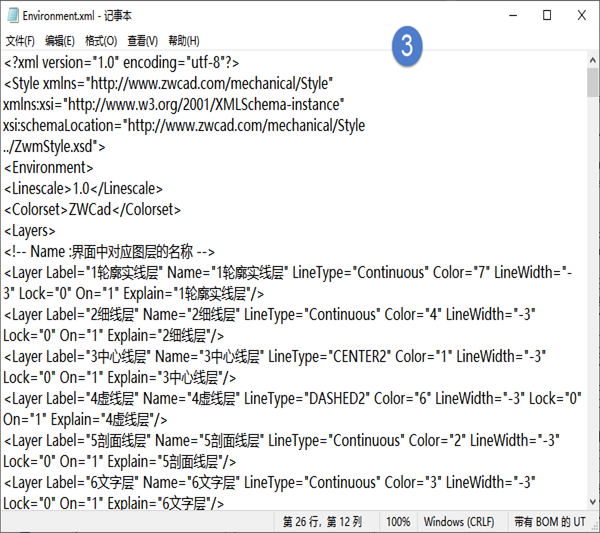

2. 在該文件夾下找到【Environment.xml】文件，用記事本打開；

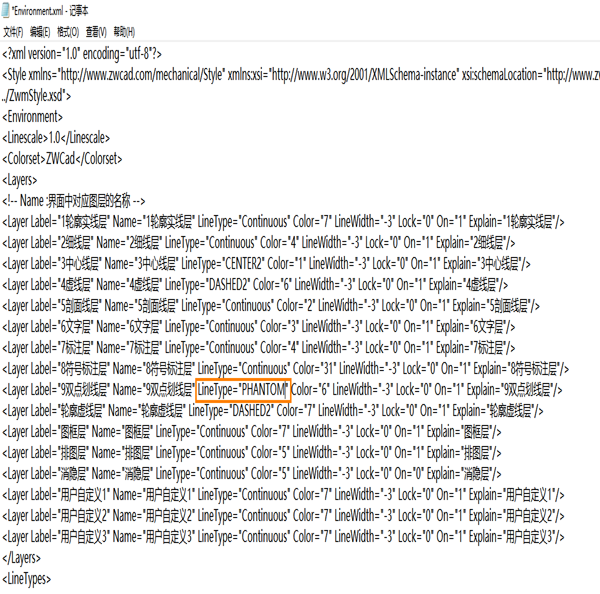

3. 找到【9雙點劃線層】，設置其線型類型【LineType=“PHANTOM”】，保存關閉該文檔，完成設置；

4. 在機械版中新建圖紙，檢查線型設置是否變更過來。

按照上述步驟修改并保存Environment.xml文件后，重新啟動CAD機械版并新建圖紙，你會發現“9雙點劃線層”的線型已經成功變更為你指定的“PHANTOM”線型。這里的關鍵在于：線型的名稱必須與CAD系統內部定義的線型名稱完全一致（例如“PHANTOM”、“CENTER”、“DASHED”等），否則可能無法識別。如果需要為其他圖層設置特殊線型，只需參照本例找到對應的圖層字段，修改LineType屬性值即可。建議在修改前備份原Environment.xml文件，以便出現問題時快速恢復。此外，如果修改后線型仍未顯示，可以檢查當前圖紙是否加載了該線型（執行LINETYPE命令查看并加載）。希望這篇文章能幫助你輕松突破圖層線型設置的局限，讓圖紙線型更加規范。如果你在操作過程中遇到其他問題，歡迎在評論區留言交流！
