中望CAD機械版是一款專業的機械設計軟件，具備了標準零件庫、自動生成明細表、支持多圖幅多比例圖紙等系列智能化功能，幫助設計師提高繪圖效率。針對復雜機械圖紙設計中包含大量標注類工作問題，中望CAD機械版的智能化標注功能實現了從尺寸標注到序號標注、從粗糙度標注到形位公差標注、從局部詳圖到向視圖，全部一步完成標注，大幅度簡化了設計師手動標注的工作量。
圖/方向符號標注
眾所周知，在一些復雜的機械零件設計中，設計師通常需要準確表示出零部件的某個視同方向或部分區域內圖形的視圖方向，有時甚至會在圖紙上同時顯示零件的不同視圖方向。在中望CAD機械版2019中，設計師通過“方向符號”功能就可快速完成該部分工作。

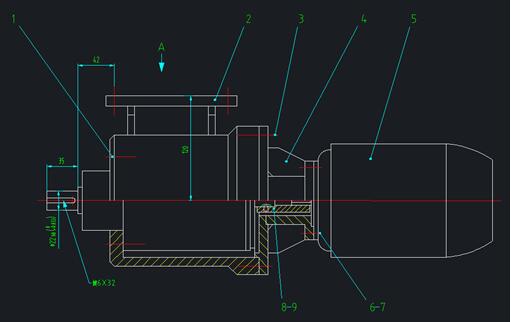

圖/中望CAD機械版方向符號功能

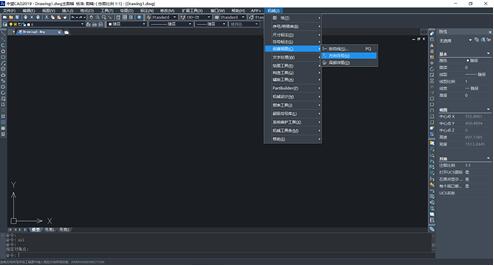

在中望CAD機械版中，設計師只需依次點擊軟件操作界面的菜單欄中【機械】—【創建視圖】—【方向符號】就可以快速啟動該命令；系統會出現如下提示：請確定源視圖標記標注點或 [配置(C)]。
圖/指定插入點
此時，設計師只需滑動鼠標，在繪圖區域中指定符號的插入點，就可以顯示【向視圖符號】對話框。
圖/向視圖符號對話框
需要注意的是，對話框中的【向視符號】代表要表現的多個視圖的信息，如果是精密圖紙，很多時候會創建多個視圖，別用大寫字母A、B、C……依次表示?！疽晥D比例】代表設定向視圖符號的標簽比例?！具x擇方向】是指方向符號的旋轉方向。當設計師設置好向視符號、視圖比例和旋轉方向后，命令行會再次提示“請確定投影角度或[配置(C)] <配置(C)>”，設計師在可指定符號旋轉角度，而這也是方向的關鍵所在，一般箭頭的方向表示正常目光的朝向。隨后，命令行會提示“請確定目標視圖標記標注點或 [配置(C)] <配置(C)>”，設計師需單擊該方向圖形對象的旁邊位置，以指定方向符號文字的插入點。

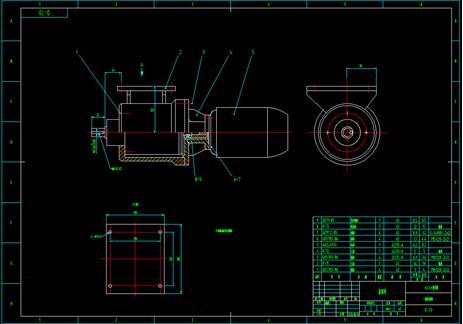

圖/完整的機械設計圖紙
小結：中望CAD機械版充分考慮了設計師的操作習慣和繪圖方式，同時提供專業的繪圖功能，幫助設計師避免手動插入字母、手工繪制箭頭等瑣碎操作，從而提高設計效率。
