CAD制圖設計過程中，往往需要處理一些表格類的數據，很多時候我們是將數據從CAD軟件輸出到excel中，或者是從excel導入到軟件。這類常規的數據導入導出，可以應用ole對象（在CAD軟件中是非矢量圖形）方式來操作，也可以通過選擇性粘貼的方式將excel數據導入到CAD當中，但輸入則需要借助其他插件來實現，處理起來相對繁瑣。

為了幫助用戶簡化操作步驟，提高效率，中望CAD提供了強大智能的表格功能，能夠CAD軟件與excel表格之間的數據的雙向交互，且該功能使用起來也非常簡單方便。

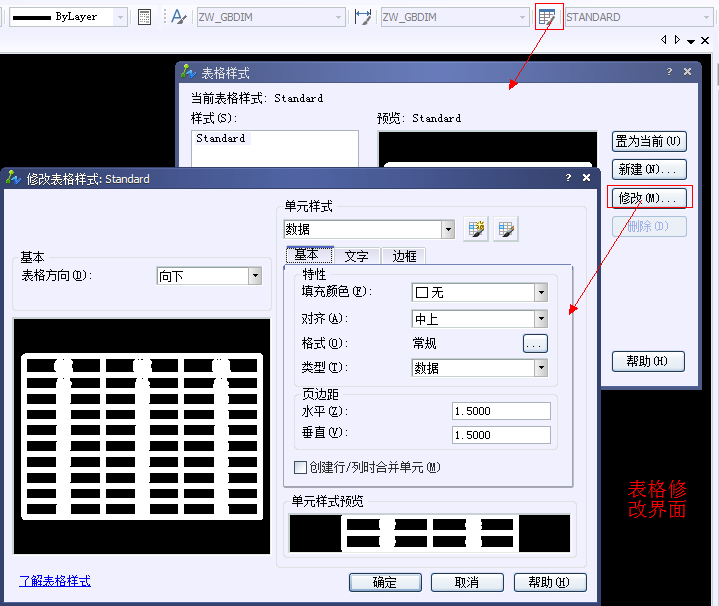

如下圖所示，中望CAD的表格功能可以通過表格樣式的方式來自定義表格樣式。

定義好的表格，我們可以通過“TABLE”命令來調用插入表格的對話框。中望CAD提供有兩種插入表格的方式：一.直接插入定義好的表格樣式，二.通過excel的導入來進行表格的插入。通過第二種方式可以達到excel到CAD的交互模式，如下圖：

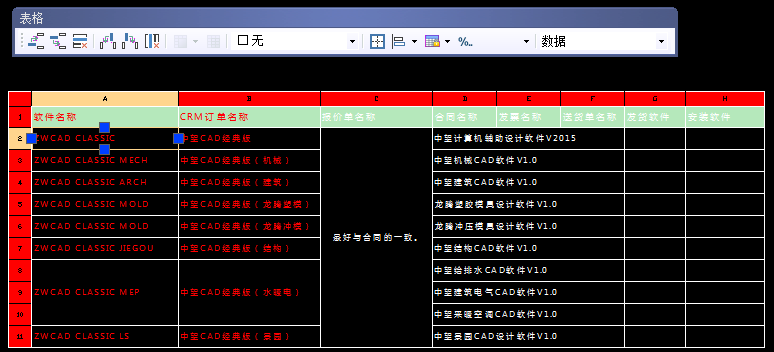

值得一提的是，通過excel導入到中望CAD中的表格支持excel的行列操作，可以通過表格編輯的對話框來實現表格的對齊模式，單元格的各種操作等等，如下圖：

當然，這類表格類的數據，用戶可直接通過“tableexport”命令直接導出，保存為“excel”格式文件，如此只需要兩個命令就能夠?qū)崿F(xiàn)中望CAD軟件與excel數據的交互了，最大限度簡化操作步驟，提高數據處理的工作效率。
