在前面兩篇CAD技術文章中，我結合自己對中望CAD龍騰沖壓模的實際使用情況，和大家分享了這款中望CAD專業模具設計軟件的自動拆圖、自動標注樣式兩個實用功能。通過這些功能，我們設計師在進行CAD設計時就可以有效地簡化一些手動的操作，從而更高效地完成設計工作。在本文中，我將為大家介紹中望CAD龍騰沖壓模的另一個非常好用的功能——自動生成明細表。

無論是機械制造還是模具加工，明細表（即通常說的“BOM表”）是CAD設計圖紙中的重要組成部分，它是指導物流部門和生產部門采購、制造工作的關鍵文件。通常情況下，模具圖紙中的明細表包含有圖紙中所有零件的類型、序號、零件名稱、材料、標準代號、規格和數量等信息。

我們知道，模具設計一般可分為二維CAD設計和三維實體設計。但無論是那一種設計方式，明細表都是不可缺少的部分。據我了解，目前很多企業對于明細表的制作還采用二維設計手工編制的方法。相信CAD設計師們都非常清楚，這種手工編制存在有很多弊端：

（1）模具零件名稱錯亂。不同的設計者對同種零件的名稱錄入不同，往往會給企業后期的生產造成混亂。

（2）出錯率高。由于明細表中的零件數量多，錄入者稍微不注意就會導致零件數量容易錄入錯誤甚至丟落零件。

（3）工作量大，設計效率低。一套完整的模具圖紙中，零件少則有數十個，多則上百個。如果每一個零件的參數都需要設計師一一錄入，勞動量巨大，且需要花費大量時間，影響設計效率和進程。

作為專業的CAD設計師，我們迫切要求改進這種落后的手工編制明細表的方法，實現自動生成！我從中望CAD的客戶了解到，這款中望CAD龍騰沖壓模具能夠解決這一問題。我自己親身使用后發現，中望CAD龍騰沖壓模已經基本上實現了模具參數化實體設計和明細表的自動生成功能。

  下面是我使用中望CAD龍騰沖壓模繪制的零件圖（圖一），并直接使用軟件的模板清單功能一次性生產的明細表（圖二），非常便捷、規范。



圖一：使用中望CAD繪制的零件圖

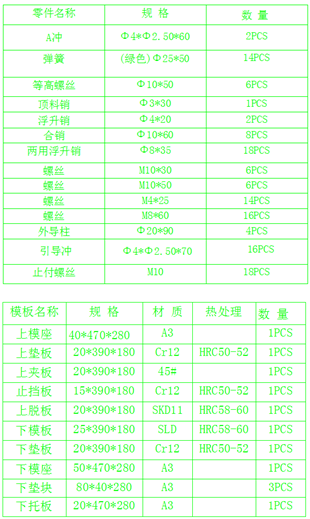

圖二：中望CAD龍騰沖壓模自動生成的明細表

使用中望CAD龍騰沖壓模自動生成明細表，能夠有效避免人工編制所造成的諸多問題，各零件的名稱統一，有利于企業信息標注化管理，同時能夠提高設計效率，縮短模具加工周期。有相關數據表明，企業在生產過程中出現的異常問題，約有60%是由于明細表的錯誤造成的。因此，無論對于設計師還是企業來說，中望CAD龍騰沖壓模的明細表自動生產功能，都具有積極的意義。

以上就是我在使用中望CAD龍騰沖壓模一個多月時間的體驗和感受。由于個人專業水平有限，沒能很好地將中望CAD龍騰沖壓模的實用功能介紹得透徹有趣。有興趣的朋友可到http://www.askorans.com/product/longtengwujin2012.html 免費下載體驗中望CAD龍騰沖壓模的更多更詳細的實用設計功能。
