近十余年來，國內石油和化工勘察設計企業進行體制、機制、功能性改革，推動了行業技術創新和服務創新。而隨著CAD軟件等先進技術手段應用的普及和深化，這些工程設計單位也在不斷縮短項目服務周期、提升設計質量。

高綜合性要求CAD多專業兼容

石油和化工工程勘察設計是綜合性和專業性都很高的行業，例如湛江南油（全稱系“湛江南海西部石油勘察設計有限公司”）就有海洋工程和土建工程兩大業務，下設工藝、總體、配管、安全、結構、機械、容器、電氣、儀表、通訊、舾裝、防腐、土建等專業，并使用對應的CAD軟件系統。因此，單一的CAD軟件并不能很好地滿足設計企業的多專業的使用要求。

“勘察設計是一項系統工程，不僅要求CAD軟件具有極高的專業性，而且兼容性能要好，可以滿足協同設計需求?！必?fù)責生產運營的趙工這樣介紹：“基于此，我們南油最終選擇使用中望CAD工程建設行業整體解決方案?！睋?jù)了解，當前在湛江南油內部，結構室、電氣儀表室、工藝室、總體配管室、機械室、土建室等部門均需要使用CAD軟件進行日常作業。

契合業務實際應用高兼容性中望CAD

交流過程中，趙工進一步的闡釋了CAD選型的標準及要求：從具體業務開展的需求來說，一方面CAD軟件操作性能要穩定，即使打開多個圖形軟件的運行速度也要快，并且圖紙文件能夠保存成多種格式。另一方面就是兼容性要強，由于企業系統內部有很多圖紙是國外CAD軟件模式，新的CAD軟件必須要與其完美兼容，保證這部分圖紙資源的延續利用和交流。


圖/湛江南油應用中望CAD工程建設行業整體解決方案

目前，湛江南油使用的中望CAD工程建設行業整體解決方案包括中望CAD平臺，中望建筑，中望給排水、暖通、電氣（以下簡稱“中望水暖電”）等系列產品。對CAD軟件應用及行業發展都了如指掌的趙工曾說道：“相比其他國外國內品牌，中望CAD工程建設行業整體解決方案不僅具有極大的性價比優勢，且產品結構完善，完全可以滿足多專業設計的應用需求?！?/p>

行業解決方案無縫兼容提升CAD效率及效益

而在各使用部門的設計師看來，幫助提高設計效率無疑是中望CAD工程建設行業整體解決方案整體實際應用價值的又一直觀體現?！爸型鸆AD可以滿足我們繪圖設計的要求，且與原來的CAD軟件完全兼容，快捷命令和操作習慣也一樣！”設計師們指出，中望CAD在一些功能及命令上更加強大和智能，對簡化工作流程提高效率幫助很大。例如，中望CAD將所有命令做了整合，設計師只需輸入一個字母，系統將會將以此字母開頭的命令都提示出來，節省了輸入命令的時間；增加的“命令工具樣例”使得設計師繪圖時可直接調用零件?！霸诠こ淘O(shè)計中，繪圖人員和審圖員之間需要進行密切的交流，中望CAD創新的SMARTVOICE功能及配套的語音命令，可以快速在圖紙中插入語音信息，極大地提高圖紙交流的有效性與準確性?！?/p>

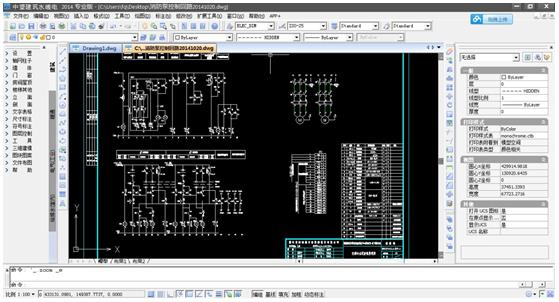

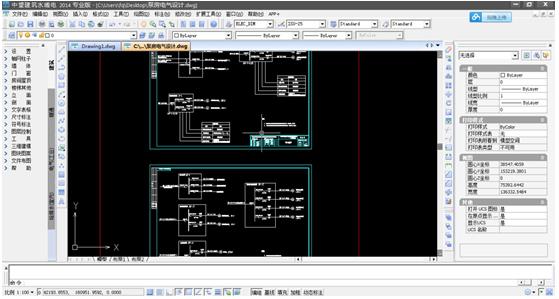

圖/設計師用中望水暖電繪制的CAD圖紙

據介紹，中望水暖電現已在電氣儀表室和總體配管室兩大部門全面應用，其中中望電氣更是工民建供配電系統設計中得到重用，例如系統單線圖、電氣設備布置圖、電纜橋架布置圖、電纜布線圖等。“通常情況下電氣專業和給排水、暖通等專業需要協同設計。”趙工指出，中望CAD各軟件之間實現了無縫兼容，避免了不同專業設計的工程師在處理基礎數據上的重復勞動。同時還與其他品牌的建筑及水暖電設計軟件相互兼容，真正實現了多專業圖紙數據及時共享。“這對于保證企業原有的設計成果得以重復多次利用，以及對外上下游企業之間的順暢數據交互具有積極的重大意義。”

后記：隨著中望CAD工程建設行業整體解決方案的形成和完善，建筑、結構、給排水、暖通、電氣等設計將更具針對性和專業性，各專業設計軟件之間的數據也真正實現了無障礙交互。湛江南油正是第一時間應用中望CAD整體解決方案有效地提高設計效率，縮短服務周期。

湛江南油：

湛江南海西部石油勘察設計有限公司（亦稱“中海油能源發展股份有限公司油建工程設計研發中心（湛江）”），是一家專業提供工程勘察、石油天然氣工程設計的設計企業，主要負責中海油內部的海洋工程設計（涵蓋平臺、海管、鉆修機等）和工民建工程設計，長期為中國海洋石油（湛江）有限責任公司，北京研究總院、海洋工程股份有限責任公司、中國海洋石油南海西部公司等大型企業單位提供符合國家標準的產品設計和技術服務。
