大連北方互感器集團有限公司是中國互感器行業領軍企業，專注于各種互感器、真空斷路器、避雷器等高壓電氣設備的研發與制造。從三峽水電站到北京冬奧會場館，從復興號動車組到歐洲鐵路IRIS認證，大連北方互感器集團產品已覆蓋全球幾十個國家和地區，成為西門子、通用電氣等國際巨頭的核心供應商。面對電力裝備數字化、智能化轉型浪潮，大連北方互感器攜手中望軟件，以國產自主CAx技術為基，構建從設計到制造的全流程數字化體系，為電力物聯網時代的高端裝備研發締造行業新標桿。

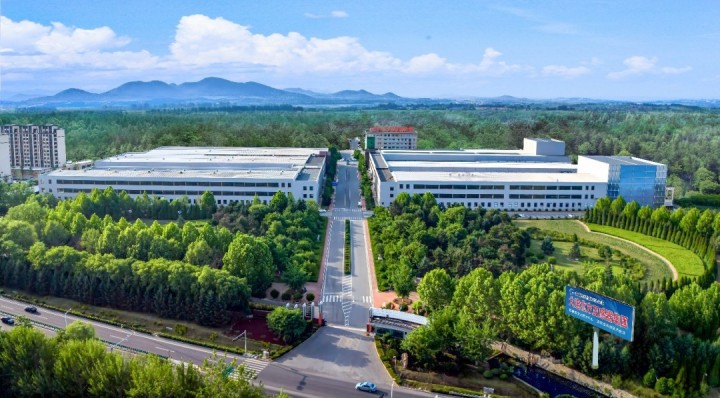

大連北方互感器集團有限公司



       從“二維孤島”到“數據大陸”，數據貫通，一步到位

       大連北方互感器擁有 5000 余種產品規格，年產互感器 120 余萬臺，是國網、南網及 GE、西門子、ABB 等全球供應鏈的核心成員。在繁忙的設計部門，工程師們?cè)L(zhǎng)期在多套CAD軟件界面間頻繁切換。 版本碎片化、接口封閉導致圖紙標準不一、嚴重影響了生產效率。

       而中望CAD機械版在大連北方互感器集團研發設計的成功應用，統一了CAD圖紙圖層、線型、字體、打印樣式等企業標準，徹底消除了傳統多軟件環境下的格式壁壘，真正達成“一套圖紙走天下”的高效協同目標。



       標準件庫 × 企業知識庫，一換即順，效率倍增

       互感器內部結構精密，在車間的裝配線上，一臺油浸式互感器內部密布著數百個零件。中望CAD機械版預置 5000 余種 GB/ISO 標準件，覆蓋螺栓、螺母、墊圈、擋圈等高頻件；更支持把大連北方互感器多年沉淀的“銅排折彎系數”“瓷套密封槽”“二次端子排布”等知識封裝為專屬符號庫。“現在調用一只 M12 不銹鋼螺栓只需 3 秒！”設計工程師王工在電腦前輕點鼠標，屏幕上瞬間調出精確的螺栓模型，并自動匹配了企業規定的圖層與材料編碼。“現在新人3小時就能出一張35 kv 電流互感器圖，老員工則把精力投入到絕緣結構優化等高價值環節。” 標準件與知識庫上線后，圖紙復用率從 38 % 提升到 82 %，設計周期整體縮短 30 %。”

設計師正在使用中望機械版CAD繪圖



       智能標注 × 參數化聯動，“一圖多變”告別重復勞動

       互感器系列化改型頻繁，往往一次電壓等級調整，就涉及 50 余處尺寸聯動。中望CAD機械版的智能標注與參數化驅動功能，完美解決了這一難題，實現了“牽一發而動全身”的智能化協同設計。

       選中一次繞組外徑，系統即刻自動更新關聯的屏蔽罩、絕緣筒、油箱內腔尺寸；輸入“二次端子排距 = 線圈外徑 + 20 mm”公式，后續線圈外徑變化，端子排距實時刷新；一鍵生成符合 DL/T 行業標準的技術要求、形位公差與表面粗糙度符號，人工校對時間由 40 分鐘壓縮到 3 分鐘。

       設計部李主任感嘆：“過去改一次母排開孔圖，需要 4 個人、2 臺電腦、需要來回多次拷貝粘貼，現在一個人、一條指令就能全部搞定，中望CAD機械版給了我們很多驚喜，大大降低了成本，提高了工作效率。”

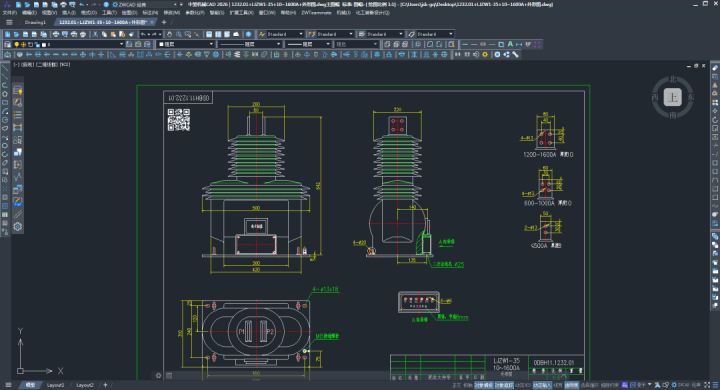

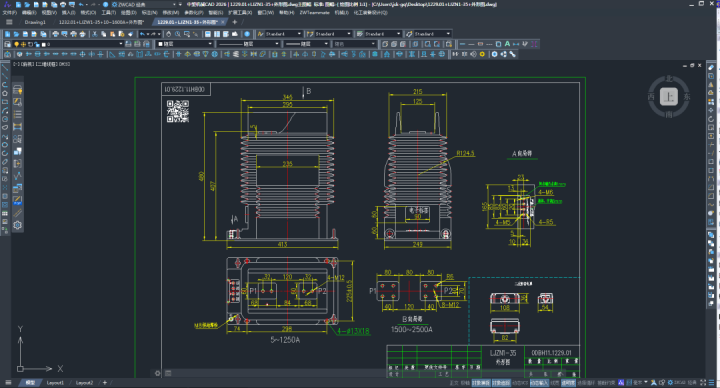

設計師使用中望機械版CAD繪制的互感器圖紙

       中望CAD機械版的全面應用，為大連北方互感器的研發設計與智能制造注入強勁動能。大連北方互感器集團技術負責人高度評價此次合作：“中望CAD機械版作為核心設計平臺，其卓越的穩定性、強大的專業功能以及深度定制能力顯著提升了多領域互感器的復雜設計，助力企業提升設計效率、優化成本，為企業研發創新、引領行業發展提供了有力支撐。”未來將在三維設計、仿真協同應用方面和中望一起展開更多探索與驗證。

       當晨光照亮北方互感器數字化車間，中望軟件圖標在每一臺設計終端閃爍。這里誕生的不再只是硅鋼與環氧樹脂的實體，更是中國工業軟件與電力裝備共舞的數字靈魂——從CRCC認證到IRIS標準，從三峽電站到德國西門子，一條以自主技術定義全球電力規則的征程，正從中望與大連北方互感器的鍵盤下延展。
